[비전카메라] 메크마인드 Mech-Mind 3D 레이저 프로파일러 Mech-Eye LNX-8000 시리즈
초고정밀도 3D 레이저 프로파일러
상품 참고자료
본 자료들은 2021년 6월 업로드 된 버전으로, 최신 버전의 자료가 필요하시면 하단 견적문의를 통해 요청해 주세요.
상품 상세정보
4K+ 해상도의 고속 3D 레이저 프로파일러
Mech-Eye
LNX-8000
LNX-8030-GL | LNX-8080-GL | LNX-8300-GL

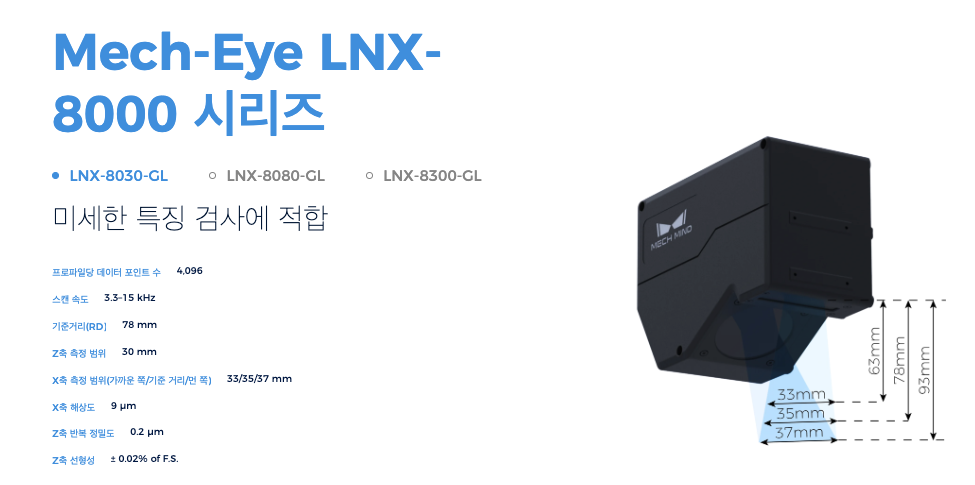

LNX-8030-GL
미세한 특징 검사에 적합
최소 9μm의 X축 해상도, 0.2μm의 Z축 반복 정밀도,
± 0.02% F.S. 선형성을 제공합니다.
고급 광학 설계와 AI 알고리즘을 통해
프로파일당 4,096개 포인트를 생성하여
움푹 들어간 곳, 틈새, 가장자리 등의
아주 작은 특징을 고정밀로 검지합니다.
싱글샷 HDR 기능으로 어둡고 반사되는 표면을
한 번에 스캔하여 완벽한 3D 이미지를 생성합니다.

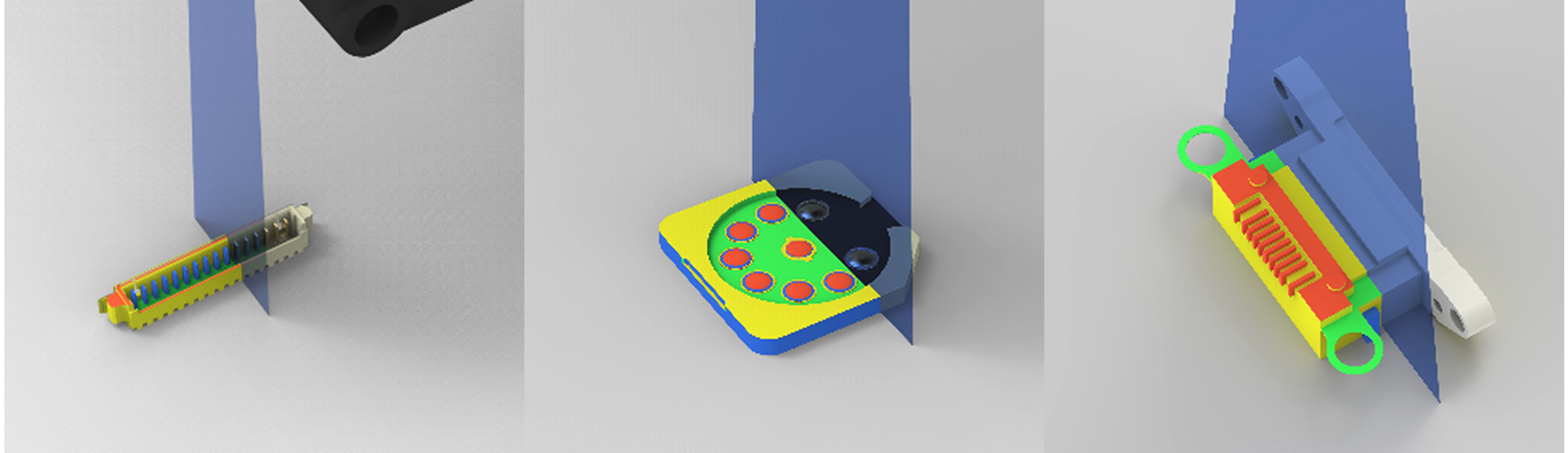

4K+ 해상도로 미세한 특징의 측정 및 검사에 적합
01
핀의 높이 측정
빛 반사가 있는 작은 핀에 대한
고해상도 3D 이미지(프로파일당 4,096포인트)를
빠른 속도로 생성하고 스파이크, 사각지대 및
기타 노이즈를 효과적으로 처리합니다.
02

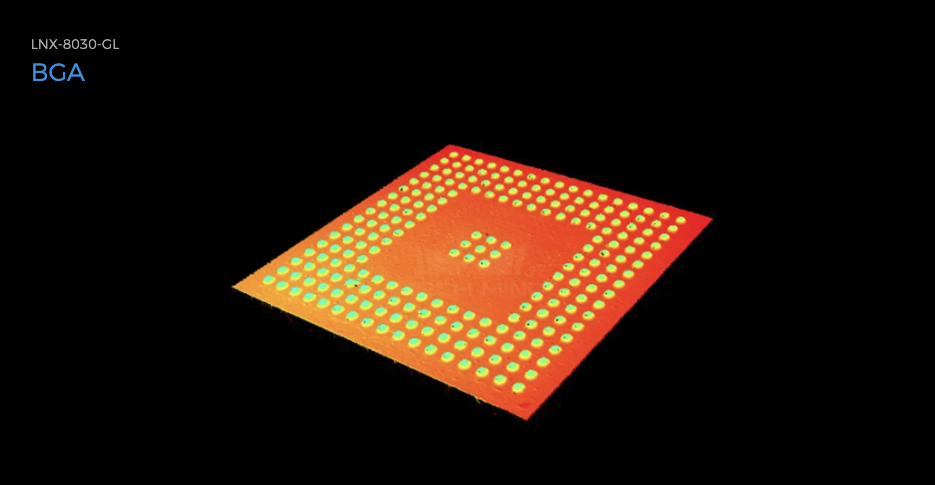

솔더 조인트 검사
디테일한 고정밀 3D 포인트 클라우드를 생성하고
첨단 알고리즘으로 반사를 효율적으로 처리합니다.
Mech-DLK로 다양한 규격의 솔더 조인트를
구분하고 인식하여 정확한 결과를 얻을 수 있습니다.
03

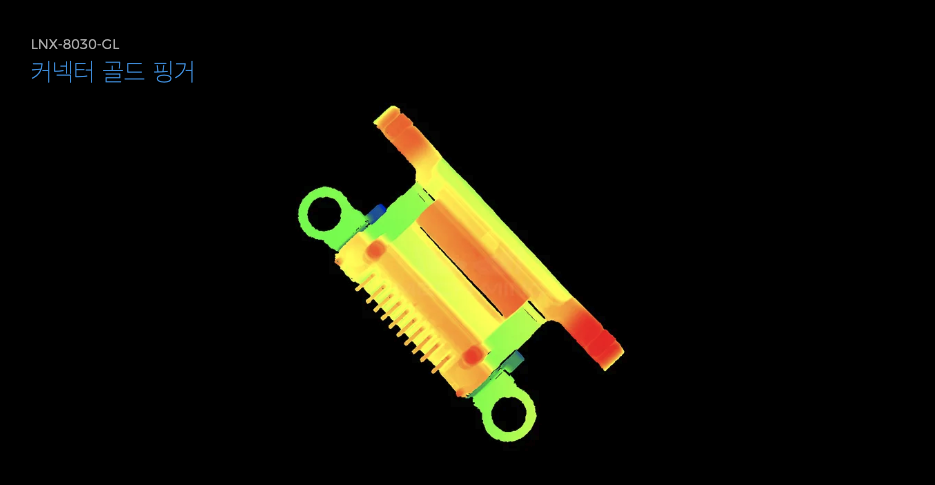

커넥터 골드 핑거 동일 평면성(Coplanarity) 검사
미크론 수준의 해상도와 고정밀도로 핀을 스캔합니다.
반사 및 사각지대를 처리하는 첨단 이미징 알고리즘으로
정확한 결과를 얻을 수 있습니다.

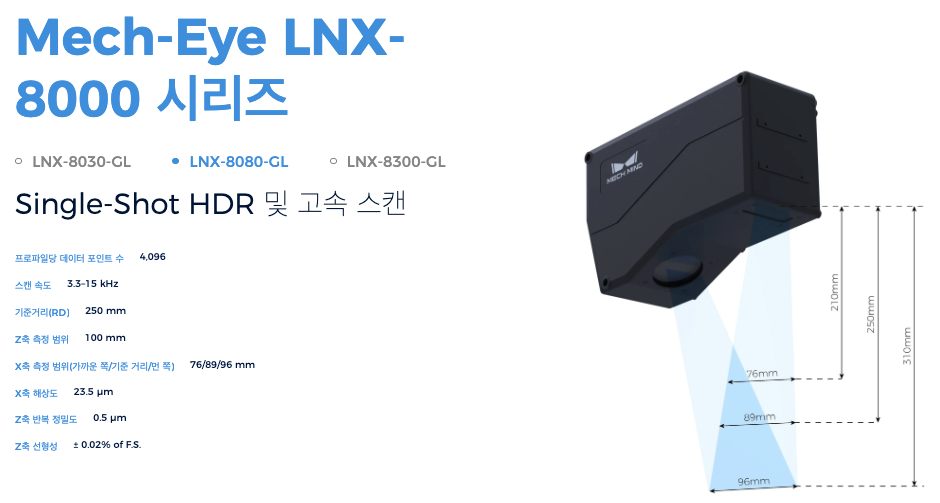

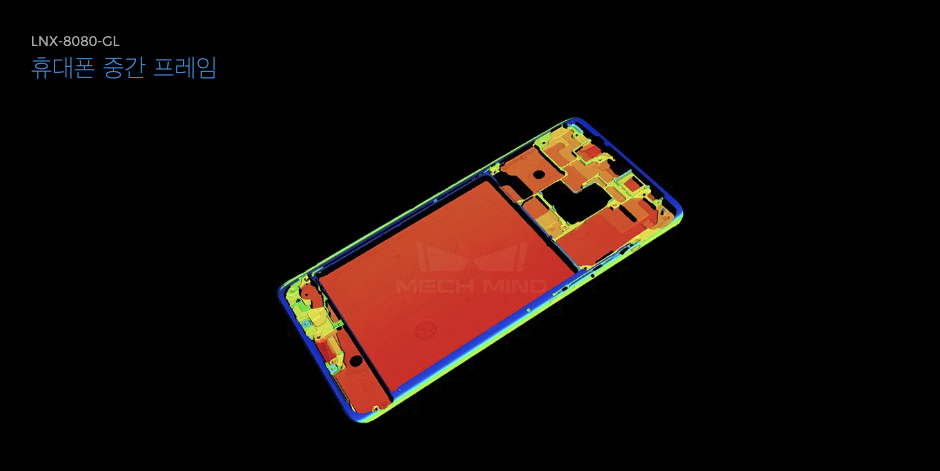

LNX-8080-GL
Single-Shot HDR 및 고속 스캔
15kHz의 스캔 속도를 가진 고속 3D 레이저 프로파일러로,
첨단 광학 설계와 10MP 해상도의 이미징 센서가 탑재되어
거의 모든 재료를 스캔할 수 있습니다.
싱글샷 HDR 기능을 통해 한 번의 노출로
어둡고 반사되는 표면을 스캔하여
완벽한 3D 이미지를 생성할 수 있습니다.
Single-shot HDR로 재질 차이가 큰 물체도 한번에 스캔

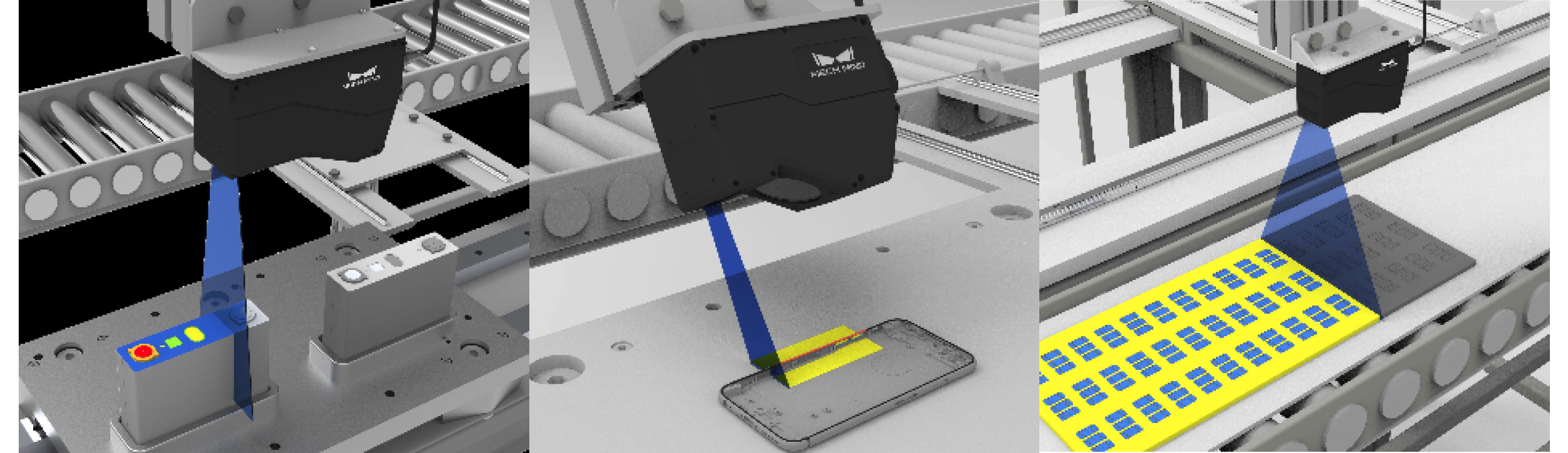

01

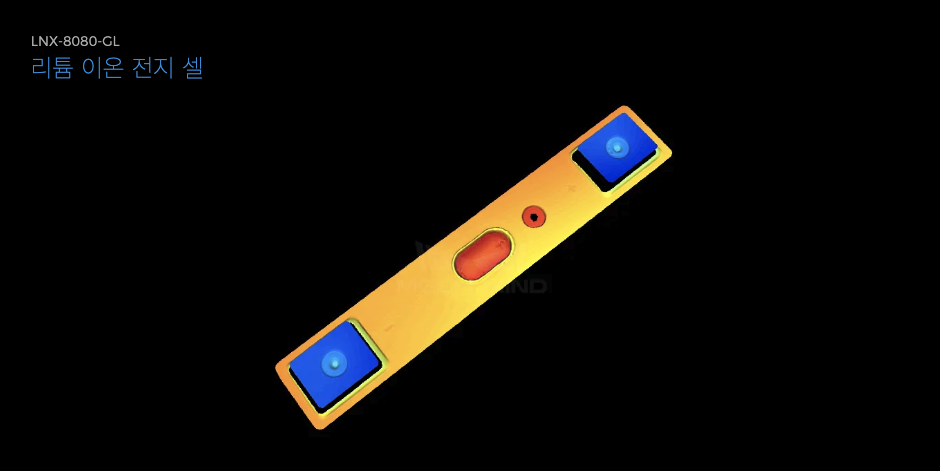

리튬 이온 전지 셀 캡 검사
(높이 및 평탄도)
빛 반사가 있는 대상을 고속으로 스캔하여
높이 차이를 측정하고 평탄도 편차
(구부러짐, 주름, 찌그러짐 또는 기타 변형)를
검사합니다.
02
스마트폰 글루 비드 검사
반투명 글루 비드의 위치, 크기, 높이를 측정합니다.
싱글샷 HDR은 고반사율 표면의 노이즈를 줄여
정확한 검사를 가능하게 합니다.
03
SIM 카드 홀더 검사
한 번의 캡처로 여러 부품을 스캔하여
생산성을 50% 이상 높이고
생산량을 크게 향상시킬 수 있습니다.

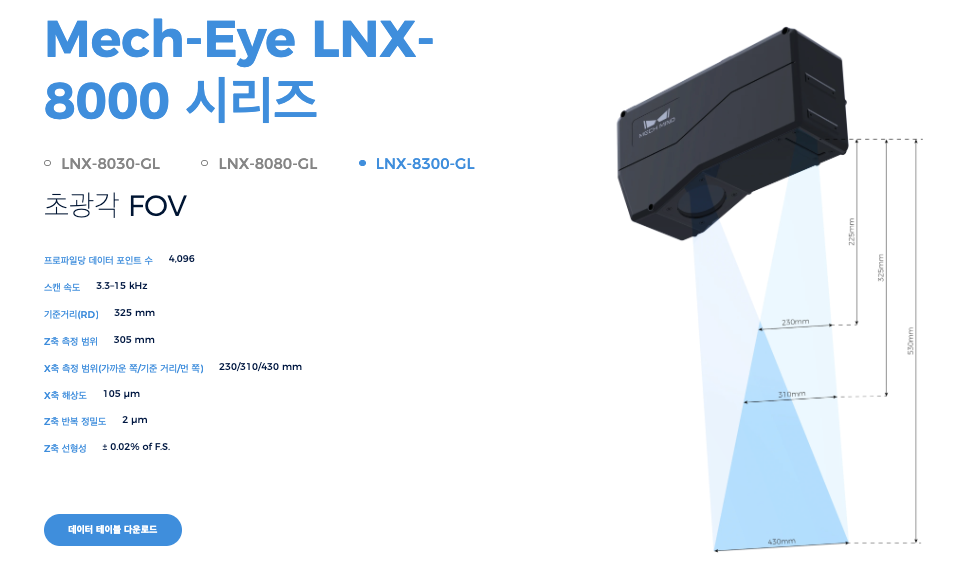

LNX-8300-GL
초광각 FOV
430mm의 X축 측정 범위와 305mm의 Z축 측정 범위로
넓은 시야와 깊은 피사계 심도를 제공합니다.
대형 배터리 모듈, 타이어, 도어 패널 등
빠른 스캔과 초광각 FOV가 필요한
대형 물체 검사 작업에 최적화되어 있습니다.
빠른 스캔과 초광각 FOV로 더 많은 작업 수행
01
배터리 모듈 치수 측정
430mm의 X축 측정 범위와
305mm의 Z축 측정 범위로
모듈을 한 번에 스캔할 수 있습니다.
02

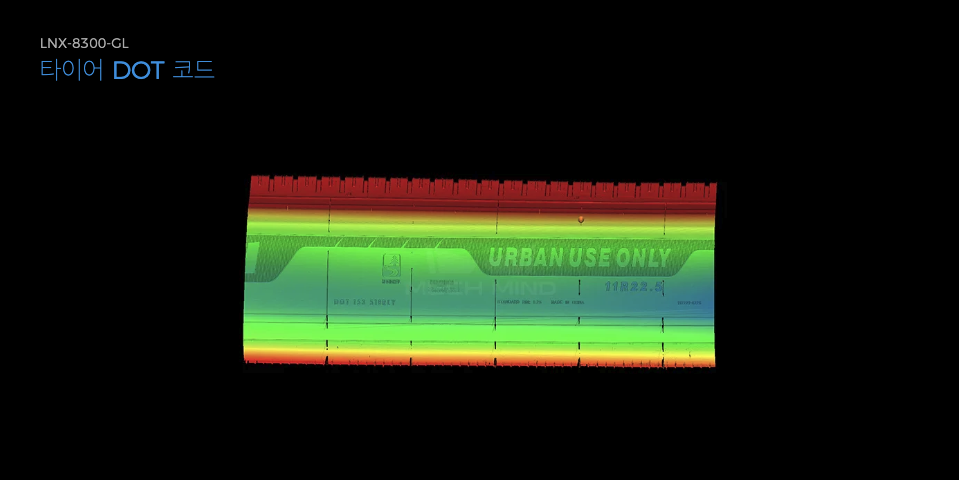

타이어 DOT 코드 식별
대형 타이어를 한 번의 노출로 스캔할 수 있어
검사 속도가 빨라지고
생산성이 향상됩니다.
03
도어 패널 이음매 검사
차량에 손을 대지 않고 도어 패널 이음매를 측정합니다.
다양한 차체 색상과 크기에 적응하여
검사 효율성을 높일 수 있습니다.
Specifications
* 제품에 대한 자세한 내용은 매뉴얼 센터를 참조하세요.
* 제품 사양은 Mech-Mind 공식 자료 기준이며,
실제 성능은 환경·사용 조건에 따라 상이할 수 있습니다.
