공정 레이아웃

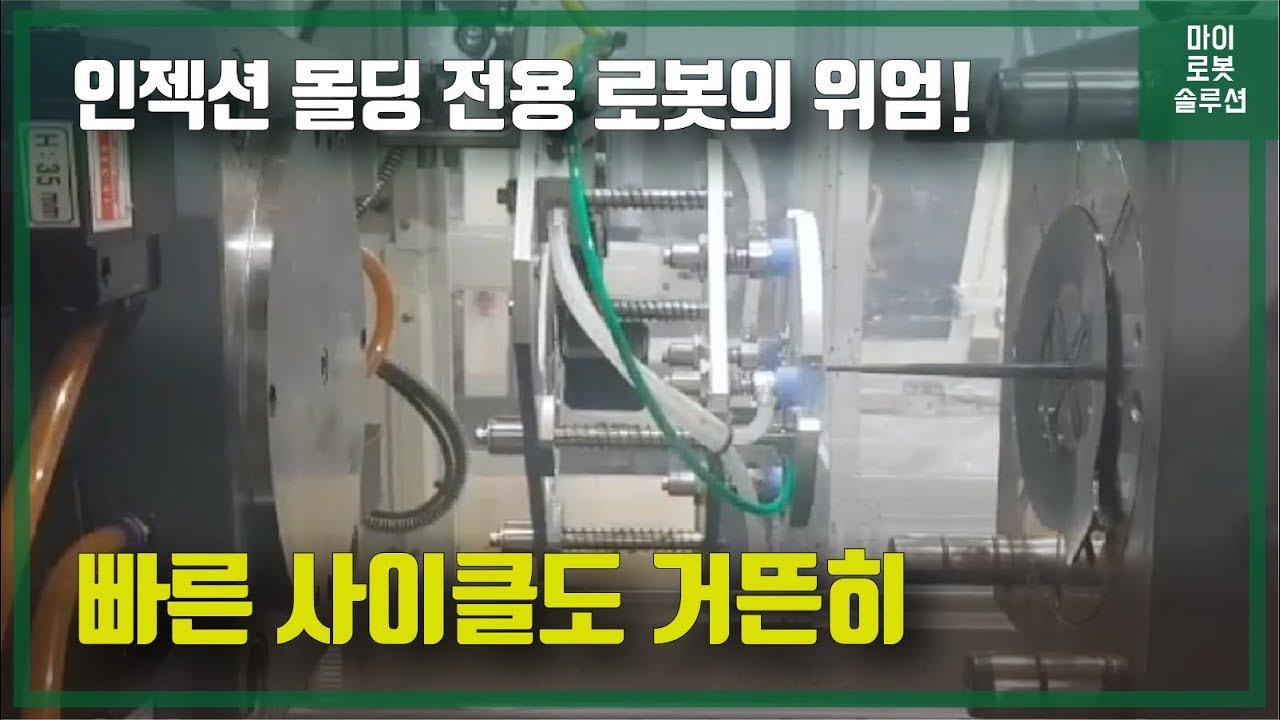

YUSHIN 취출로봇(SC-150)을 활용하여 플라스틱 사출물을 취출 후 (게이트) 레이저 커팅 작업을 자동화한 레이저가공 자동화 솔루션입니다.
사출물 취출 후 게이트 레이저 커팅까지 수행하여 관리 포인트는 최소화하고 생산성을 향상할 수 있었습니다.
*제품 형상에 따라 충분히 테스트 후 진행 됩니다.
구성요소
| 로봇 | YUSHIN SC-150DL;
- 5축 직교로봇 + 90도 틸팅 암, 가반하중 5kg, 반복정밀도 ± 0.1mm, 작업범위 주행1700mm 전후518mm 상하800mm |
|---|---|
| 주변기기 | 툴 : 흡착 + 진공그리퍼 ;
주변기기
인젝션 몰딩 장비 (별도품) ;
레이저 커팅 장치 ;
사출 잔여물 배출 박스 ;
완제품 배출 컨베이어 ; |
작업순서
| STEP 1. | 사출 작업 완료 |
|---|---|
| STEP 2. | 사출물 픽업 |
| STEP 3. | 레이저 커팅기로 이송 |
| STEP 4. | 레이저 커팅 수행 |
| STEP 5. | 커팅 잔여물 배출 박스로 덤프 |
| STEP 6. | 완제품 배출 컨베이어에 언로딩 |
특장점
생산 효율 개선 및 품질 향상
유휴를 최소화한 연속 작업 수행으로 생산 효율 개선
커팅 작업까지 자동화 수행
관리 포인트 최소화로 작업자 투입수 감소
취출 전용 로봇을 활용한 뛰어난 가성비
취출 전용 로봇을 활용하여 컴팩트한 설치 및 오버헤드 작업 가능
모션이 최적화 되어 있어 빠른 속도로 작업 수행 가능
다관절 로봇에 비해 맞춤형 솔루션으로 투자비 최소화
도입효과
| 주요지표 | 생산성 향상
관리포인트 최소화로 투입 인력 최소화 |
|---|---|
| 도입기업 피드백 | 가공시간이 짧아 연속적인 작업 수행이 필요했는데, 서정의 솔루션을 도입하여 생산 속도가 크게 향상되었습니다. |
