본 솔루션은 한국앤컴퍼니에서 생산하는 아틀라스 배터리의 수출 위한 리팔레타이징 공정을 자동화한 사례입니다. 국가 별 수입 팔레트 규격과 고객사 별로 지정한 팔레타이징 패턴, 제품의 품종 또한 다양하기에 경우의 수의 합이 200가지를 넘겨 이에 대한 규격화와 중형 10/min, 대형 6/min의 물량을 대응하여 라인 안정성 확보를 목표로하고 있습니다.

[팔레트 공급기 & 팔레트 컨베이어]

국가 별 5종류 이상의 팔레트를 공용으로 사용 가능하며, 10스택 원활한 물류 사이클 확보, 디스택된 팔레트는 배터리 팔레타이징 포지션으로 이송과 동시에 정렬되며, 작업이 완료된 팔레트는 배출 포지션으로 이송함.

[배터리 정렬기]

인라인에서 투입되는 배터리를 세팅된 팔레타이징 패턴에 맞게 1단, 2단(직/병렬), 3단 자동 정렬한 뒤, 로봇을 통하여 배출 후 초기화되는 동작 반복

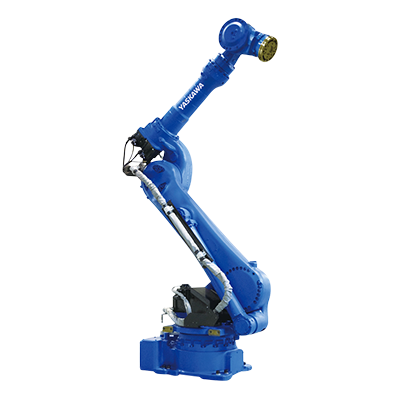

[로봇 팔레타이저]

정렬이 완료된 배터리를 컨베이어 측의 팔레타이징 포지션에 픽 앤 플레이스 동작을 지정된 위치와 층 수에 맞게 반복하며, 설정에 따라 층 마다 허니콤 자동 투입

[허니콤 공급 & 정렬기]

NO BOX 사양의 배터리의 층 마다 들어가는 허니콤에 대한 자동 정렬 및 투입

다양한 팔레트, 패턴, 제품에 대한 팔레타이징 규격화,

일일 10시간 작업, 안전률 85% 기준 일 일 대형 2000대, 중형 4000대의 팔레타이징 확보
라인 당 작업 인원 감축 4명->1명
작업자 교육, 매뉴얼, BOM LIST, SPARE PART LIST 작성 및 지급, 관리자 참고용 동영상 자료 확보, 라인 정지 시 긴급 출동
