공정 레이아웃

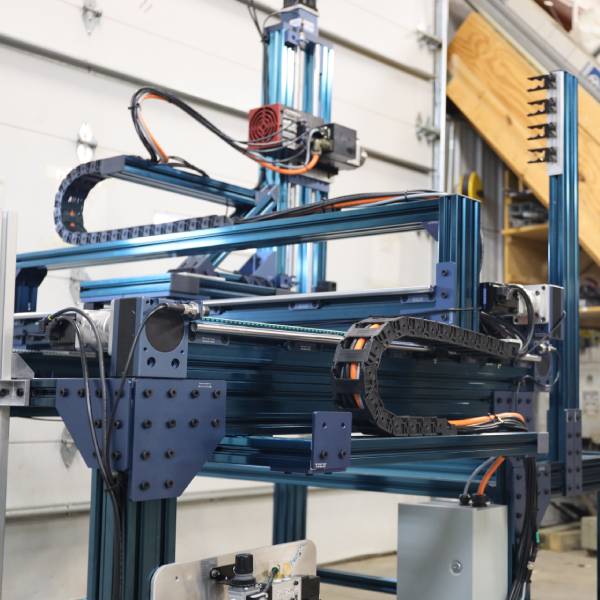

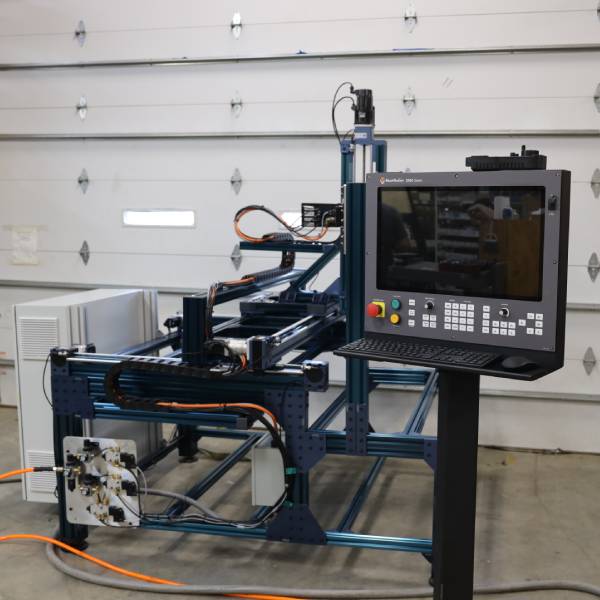

해당 솔루션은 벤션의 모터와 컨트롤러를 활용하여 3축 드릴링 머신을 구현한 솔루션입니다.

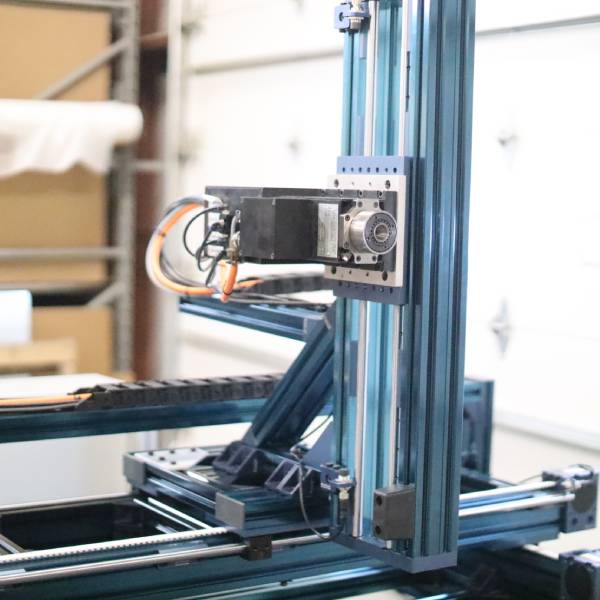

기존 수작업공정의 긴 싸이클타임과 균일하지 못한 작업결과물, 작업실수를 줄이고자 벤션의 툴 변경 시스템과 고속 스핀들이 탑재된 드릴링 CNC 선반을 도입해 작업의 속도와 작업물의 품질을 성공적으로 높였습니다.
고객의 요구 조건에 맞춰 커스텀 장비 제작이 가능합니다.
구성요소
| 주변기기 | 벤션 밀링 CNC선반;
무게: 189.5kg;
크기: 너비 1.78m, 깊이 2.26m, 높이 1.9m |
|---|
작업순서
| STEP 1. | 가공대상물을 CNC선반에 투입 |
|---|---|
| STEP 2. | 드릴을 통해 가공 |
| STEP 3. | 자동으로 툴 체인지 |
특장점
빠른 설계와 설치
자동화 솔루션 설계에 이틀, 설치까지 총 10일이면 끝나는 빠른 속도
자동화를 통한 제품품질 및 작업속도 개선
드릴 CNC 선반을 사용한 드릴작업 품질과 작업 속도 상승
가공장비 교체를 자동화해 교체 시간을 단축
도입효과
| 주요지표 | 결과물의 품질이 균일하지 않고 속도가 느린 수작업공정을 드릴링 CNC 선반을 통해 생산성과 품질 향상에 성공 |
|---|---|
| 도입기업 피드백 | 벤션의 엔지니어링팀과 협업은 좋은 경험이었습니다. 엔지니어링팀의 도움으로 설계초안을 이틀만에 사용가능한 설계도로 완성할 수 있었습니다. |
