공정 레이아웃
이 적용사례는 유니버설로봇(UR10)과 온로봇 힘/토크 센서인 HEX 센서를 활용하여 자동차 휠 모서리 부분 디버링 작업을 수행하는 공정입니다.
온로봇 힘/토크 센서를 활용하여 자동차 휠의 곡면부 형상에 맞춰 이동하면서 균일한 디버링 작업을 수행할 수 있습니다.
구성요소
| 로봇 | Universal Robots UR10;
- 6축 다관절, 가반하중 10kg, 수평작업반경 1,300mm, 무게 28.9kg, 반복정밀도 0.1mm, IP54 |
|---|---|
| 주변기기 | 온로봇 HEX-E 힘/토크 센서 ;
디버링 툴;
자동차 휠 고정 지그 |
작업순서
| STEP 1. | 제품 투입 |
|---|---|
| STEP 2. | 3차원 디버링 작업 수행 |
| STEP 3. | 작업 완료 |
특장점
컴팩트한 설치 및 높은 가성비
기존 공정 내에 협동로봇을 추가하여 공정 레이아웃 변경 없이 설치 가능
컴팩트한 설치로 투자비용 최소화
균일한 작업을 통한 품질 향상
고정밀 힘/토크 센서를 활용하여 3차원 형상에 맞춰 균일하고 정밀한 작업 수행 가능
도입효과
| 주요지표 | 작업자 근골격계 질환 예방으로 노동 질의 향상
균일한 작업 품질 확보
유휴를 최소화하고 연속적인 작업으로 생산성 향상 |
|---|---|
| 도입기업 피드백 | 균일한 작업 품질로 인해 재작업 시간이 크게 단축되었습니다. |
※ 마로솔 내의 모든 콘텐츠를 무단으로 복사 및 재창작할 경우 부정경쟁방지법 및 저작권법에 위반될 수 있음을 밝힙니다.
추천 솔루션
취출로봇을 통한 사출 자동화 시스템 (취출로봇 + 취출지그 + 컨베이어 결합)
본 솔루션은 다양한 가반하중을 가진 뉴로 직교로봇을 이용하여 사출 자동화를 구현한 솔루션입니다. 뉴로 직교로봇은 다이렉트 프로그래밍 기능으로 현장에서 사용자가 별도의 기술인력 없이도 사용 가능한 직교로봇이며 좁은 현장에서의 사용도 가능합니다. 또한 로봇 통신 기능으로 MES솔루션과 연계가 가능하며 실시간으로 생산현황을 체크해서 스마트 공장 시스템 또한 구축 가능합니다.
디버링 로봇 자동화로 이바리 / 버(BURR) 제거 끝! 이렇게 쉬울 수 있다고? 😮
혼다 어코드 차량에 적용되는 너클 가공후 가공면에 발생하는 버 (BURR) 를 로봇 2 대를 이용하여 자동으로 제거하는 로봇 디버링 시스템 포지셔닝 로봇과 디버링 로봇의 협업 및 디버링 툴이 접근 부가한 부분은 전용 디버링 장치를 구성하여 복잡한 형상의 제품 가공면을 완벽하게 디버링 작업을 수행함 가공라인과 연동하여 , 디버링 , 세척 , 검사 , 방청 , 포장 자동화 구현 전공정 자동화 구성

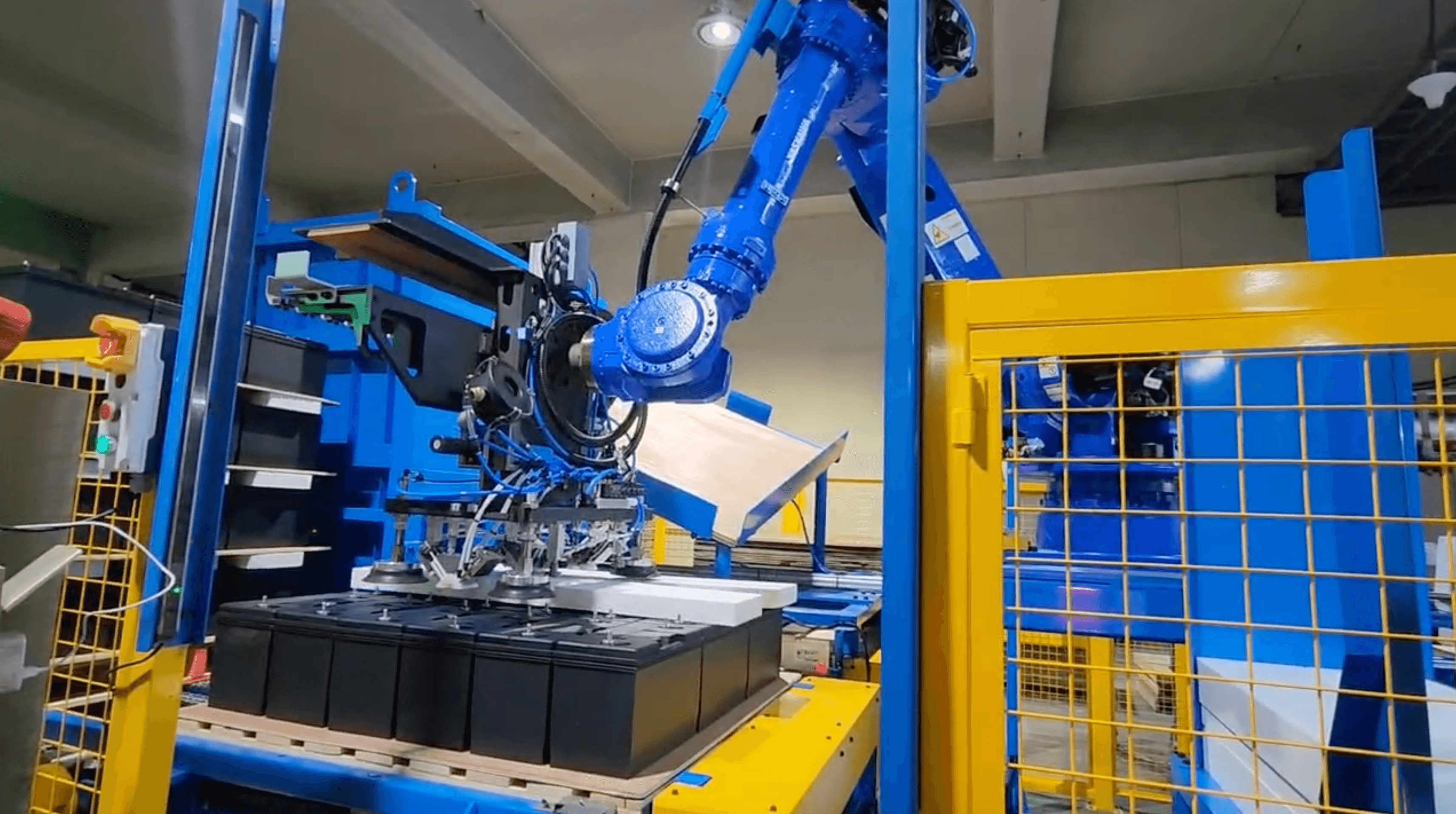

자동차 배터리 팔레타이징 자동화, 야스카와 GP225로 60kg이 넘는 배터리를 안전하게 쌓아요 💪
